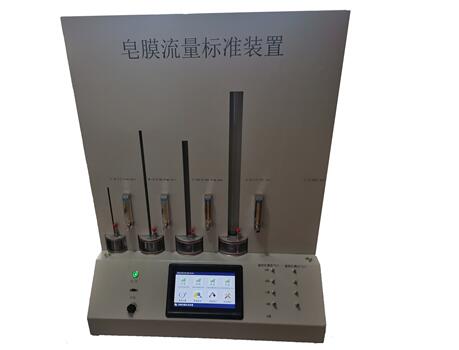

SC-5000型皂膜流量标准装置

简要描述:皂膜流量标准装置主要是根据JJG 586-2006 <<皂膜流量计检定规程>>设计而成,主要用于各种类型气体皂膜流量计的校准及检定,流量标准装置采用10.1寸大屏幕彩色电容触摸屏,中文图标显示,造型美观大体,易于操作。采用同步脉宽调制红外检测技术检测皂膜,不受外界光线干扰,采用32位处理器测量环境温度、大气压、被检仪器计前温度、被检仪器计前压力、标准皂膜管计前温度、标准皂膜管计前压力、自动计算标准皂膜管的工况流量、标况流量、被检仪器状态的下的流量,不需人工计数,检测速度快,重复性好,测量精度高,有效减少工时和消除人为误差。

  • 产品型号:SC-5000型
  • 厂商性质:生产
  • 更新时间:2024-07-16
  • 访  问  量:328
PRODUCT

产品中心

NEWS

相关新闻

详细介绍

一码中内部资料联系方式

一、产品概述

皂膜流量标准装置主要是根据JJG 586-2006 <<皂膜流量计检定规程>>设计而成,主要用于各种类型气体皂膜流量计的校准及检定,流量标准装置采用10.1寸大屏幕彩色电容触摸屏,中文图标显示,造型美观大体,易于操作。采用同步脉宽调制红外检测技术检测皂膜,不受外界光线干扰,采用32位处理器测量环境温度、大气压、被检仪器计前温度、被检仪器计前压力、标准皂膜管计前温度、标准皂膜管计前压力、自动计算标准皂膜管的工况流量、标况流量、被检仪器状态的下的流量,不需人工计数,检测速度快,重复性好,测量精度高,有效减少工时和消除人为误差。

二、适用范围

各种皂膜流量计的检定及校准

中小流量气体的测量,相应量程的转子流量计校准、标定

大气采样器流量校准、标定

气相色谱等仪器仪表的流量校准、标定

其它可应用的场合

三、采用标准

JJG 586-2006 <<皂膜流量计检定规程>>

四、技术指标

1、皂膜流量计流量测量范围及流量分辨率:

皂膜流量标准装置  测量范围   流量分辨率

A标准皂膜管 (0.500~5.000)mL/min   0.001mL

B标准皂膜管 (0.500~50.000)mL/min

C标准皂膜管 (50.000~500.000)mL/min

D标准皂膜管 (500.000~5000.000)mL/min

E标准皂膜管 (3.000~30.000)L/min

2、皂膜检测采用红外编码技术,不受自然光线和外界灯光干扰影响。

3、大容量数据存储,可存储30000条数据。

4、可通过打印机进行打印数据(打印机选配)。

5、流量准确度根据检定规程和客户要求,可以达到0.5级和1.0级。

6、皂膜管周围带绿光LED灯,方便操作人员观察皂膜移动位置。

7、大气压传感器测量范围(80~110)kPa,分辨率0.01kPa。准确度优于±300Pa。

8、计前压力传感器测量范围(-2.500~2.500)kPa,分辨率0.001kPa。准确度优于±2.0%FS。

9、温度测量范围(0.0~50)℃,分辨率0.01℃,准确度优于±0.2℃。

10、仪器尺寸:长*宽*高=85厘米*46厘米*110厘米

五、工作条件

环境温度:(-20~50)C

环境湿度:0~95%

大气压力:(86~106)kPa

适用环境:非防爆场合

交流工作电源:AC 220V10%  50Hz 。

六、工作原理

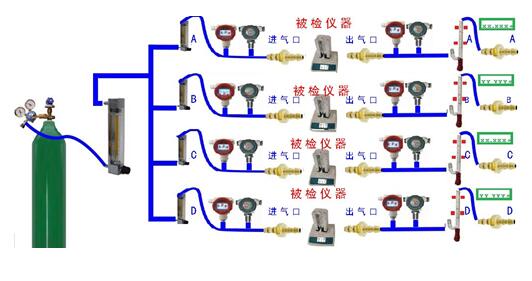

由气体从气源流出经总减压阀减压,再经分减压阀(调节流量)减压,经过被检仪器、标准皂膜流量计,标准皂膜流量计测量时,气流推动皂膜由下向上匀速移动,通过光电传感器测得皂膜经过皂膜管上、下两刻线间的时间和皂膜管上、下两刻线间的容积,自动计算出气体的工况流量,同时根据被测气体温度、被测气体压力换算出其它需求状况下的流量,并将结果显示出来,流量装置示意图如下如下:
